xilinx下载器使用手册

1.如果您是FPGA开发工程师，需要完整的开发环境，请看这里。（只是生产时烧写芯片请直接跳过第1点）

建议您直接从官网下载软件，简单注册一下就可以下载，网址是https://china.xilinx.com/support/download.html
如果网址有变更，可以直接访问官网https://www.xilinx.com
官网的资料最新最权威，FPGA开发工程师应该习惯从官方获取软件的资料，为了方便，以下软件提供了百度网盘链接，如链接失效，请从官网下载。
如果您使用的还是CPLD 或早期的FPGA芯片，如Spartan-6、 Virtex-6、XC9500、XC9500XL 和 Coolrunner等上一代芯片，只能通过ISE软件开发。芯片越老，能支持的软件版本越老。
注：ISE_14.7是ISE最后一个版本也是比较稳定的一个版本，能够基本兼容Win10，对Win7、Win8的兼容性更好，其中对Win7的兼容性最好。ISE_14.7是真真正正最后一款ISE软件。
ISE_14.7版百度网盘链接：https://pan.baidu.com/s/18YHTkn4M_qcNcBuMle9bmw 提取码：OUSY
提供一个老版本ISE13.1百度网盘链接： https://pan.baidu.com/s/14xkyOb8WAYH2xAxTIzVQ6A 提取码：OUSY
如果您使用的芯片是Virtex-7、Kintex-7、Artix-7、和 Zynq-7000 起的全新器件，也就是7系以上芯片，官方建议下载新的软件vivado或vitis软件。
xilinx公司在2012年开始发布的集成设计环境，主要支持7系列及以上的芯片，包括Zynq、UltraScale、UltraScale+、MPSoC、RFSoC等高端器件的支持，并引入Block Design的设计方法，且对文件夹的管理更加智能化。其中16.4版本是极其稳定的一个版本，非常好用，对Win7的兼容性最好，而Win8、Win10在调用DDR3 IP核时会导致软件崩溃，从17版本开始其软件的界面有较大变化，使之显得更加简洁，但是17版本的稳定性都不是非常好，很多客户在安装使用时遇到过较多问题，直到18版本的出现，对Win8、Win10的支持性明显改善，而且在综合速度上也有所提升，18.3版本开始支持高分屏。19.1版本是最后一个单独安装Vivado后包含SDK的软件，从19.2开始都集成到Vitis中了，只要你安装了Vitis一个软件那么所有的FPGA开发工具都有了，但是整个软件却很大仅压缩包就有30多G，所以安装的时候仅勾选你所需要的工具就不会占用太多硬盘空间。Xilinx对Vitis软件已经免费开放了从此不再需要liense。
如果是Win7系统推荐使用Vivado_16.4；百度网盘链接：https://pan.baidu.com/s/1MeRRmQeS0PRl0ps-tGGZ1Q提取码：OUSY
如果是Win8、Win10系统推荐使用Vivado_18.1以上版本；百度网盘链接：https://pan.baidu.com/s/1Eihd8rFq7Vyzs8h9eAVh-g提取码：OUSY
如果想体验高分屏效果推荐使用Vivado_18.3(Vivado_19.1)；百度网盘链接：https://pan.baidu.com/s/1qvoawRQ1N_uJOkH5foK6Gw提取码：OUSY
如果想体验最新的Vitis可以选择使用Vitis_19.2。百度网盘链接：https://pan.baidu.com/s/1JBcvgHoWG_sgWdus-N03UQ提取码：OUSY
具体需要哪个软件版本，可以点版本号有相关介绍。

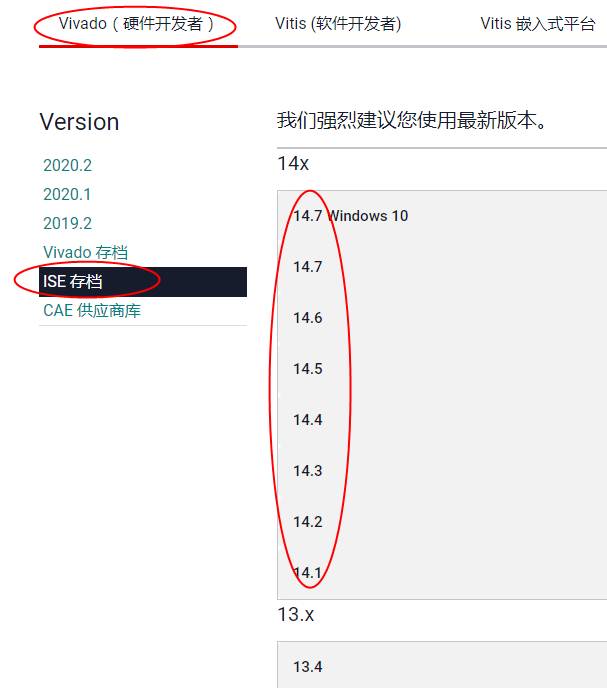

注意，官网为了推荐vivado和 vitis，ise软件已经折叠到vivado下面了，
另外，14.7 windows10这个是在虚拟机上运行的，不建议用

2.如果您只需要烧写芯片程序，请不要下载和安装完整的安装包。

完整的软件安装包动辄几十个G，您只需要用的功能只要一丁点，没必要浪费下载时间和磁盘空间。
推荐使用ise14.7软件就可以，下载组件是impact，支持烧写大部分芯片，即使用vivado或vitis产生的下载文件也可以烧写，同时支持所有windows操作系统。
百度网盘链接：https://pan.baidu.com/s/1MNbWzJDF0FQBvAkqEdpxLA提取码：OUSY
3.如果您使用的是我司的HS2或SMT2，需要烧写XC9500和XC9500XL系列芯片的话，官方的软件是不支持的。

因使用这两个系列芯片的人比较多，我们工程师写了一个软件弥补这个缺点，操作也是非常简单，可以自行下载，链接如下：
官网链接：https://www.oushiyou.cn/software/xilinx/smt2_hs2_software.rar
百度网盘链接：https://pan.baidu.com/s/1BmBqJwfC6bfL4eL6yCIixA 提取码：OUSY



软件安装包和安装好的软件存放的磁盘空间都比较大，如果需要通过网盘下载，需要的时间非常长，安装出错时很难找原因，所以一定要提前做好准备工作。

1.最重要的，不管从光盘、优盘或网盘获取软件，在拷贝文件到电脑前，第一件事请关掉电脑的所有杀毒软件，杀毒软件经常删掉一些文件，有时连提示都没有，特别是360，切记！

2.从设备管理器（打开方法：在我的电脑上点右键->管理->设备管理器）查看电脑上有没有设备驱动没有安装好，不能出现任何感叹号或问号。
请在一台完全正常的电脑上开始操作，不然可能装不上下载器的驱动。如果有没安装好驱动，请先安装好或拔掉装不好驱动的设备。

3.如果电脑没加域，请用管理员账号进入操作系统。如果电脑加域了，请用域管理员进入操作系统。一般有网络安全部门的大公司才会加域，会有专人负责电脑维护。

4.如果电脑有加密软件，可能导致软件用不了或驱动装不上，请先解除限制。

5.USB接口未被限制使用。

6.以上推荐的软件版本都不旧，windows操作系统都支持。需要注意的事，还有部分人需要用低版本的ISE7.1 ISE7.2 或 ISE10.1，这些软件只要32位的版本，没有64位的版本，这样使用64位的操作系统就用不了了，建议使用XP操作系统。

不同版本类似，以下是举例说明，有些版本会有安装失败的组件，跳过就可以
视频版教程在此文件夹里《 xilinx_labtools_install.mp4》
视频版教程网页版：https://www.oushiyou.cn/software/xilinx/xilinx_labtools_install/xilinx_labtools_install_player.html

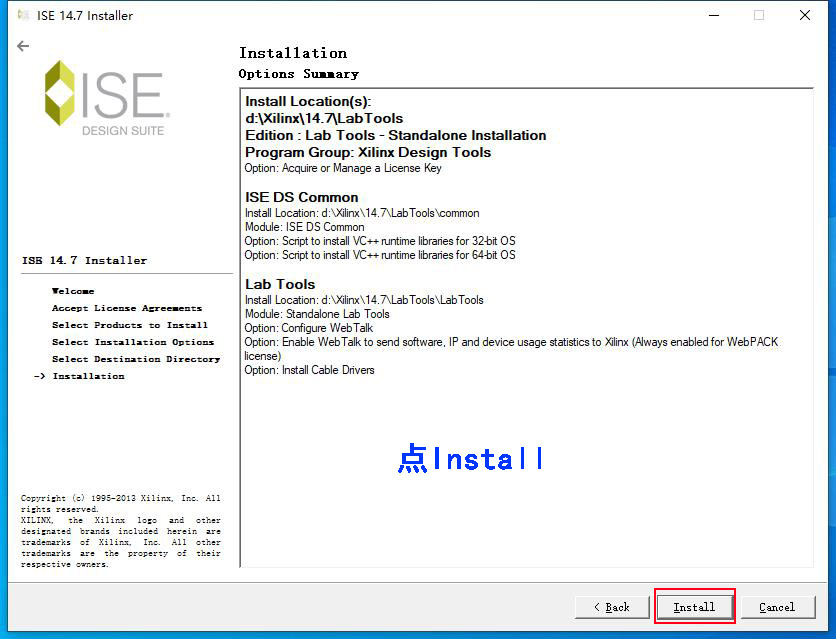

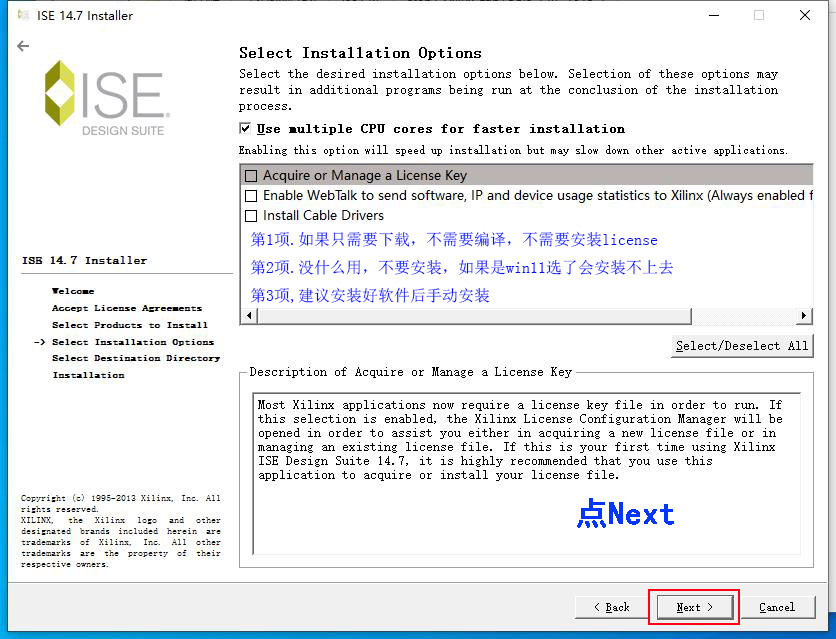

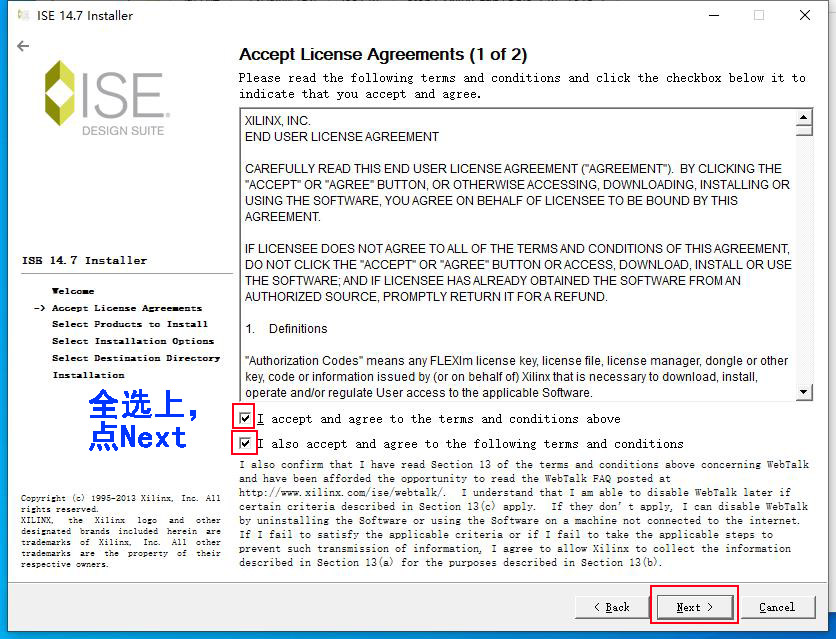

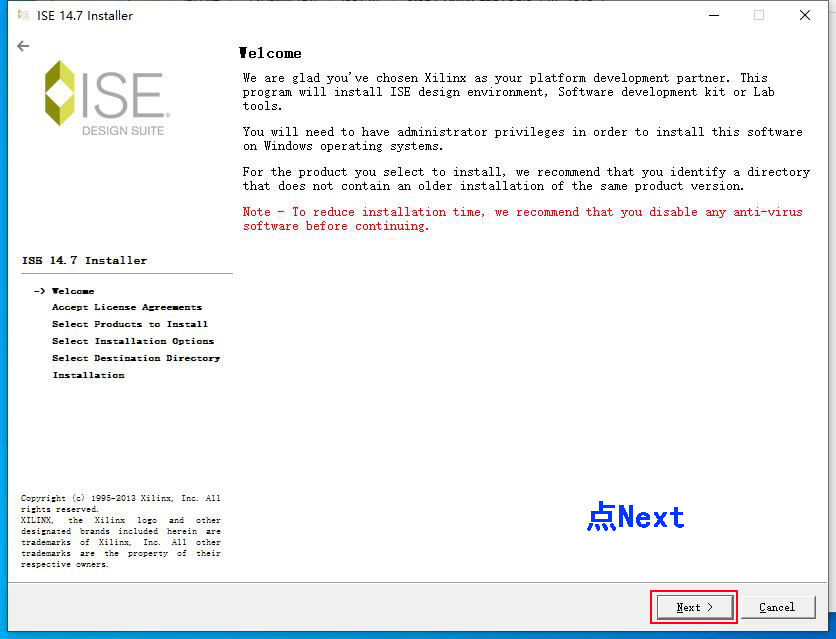

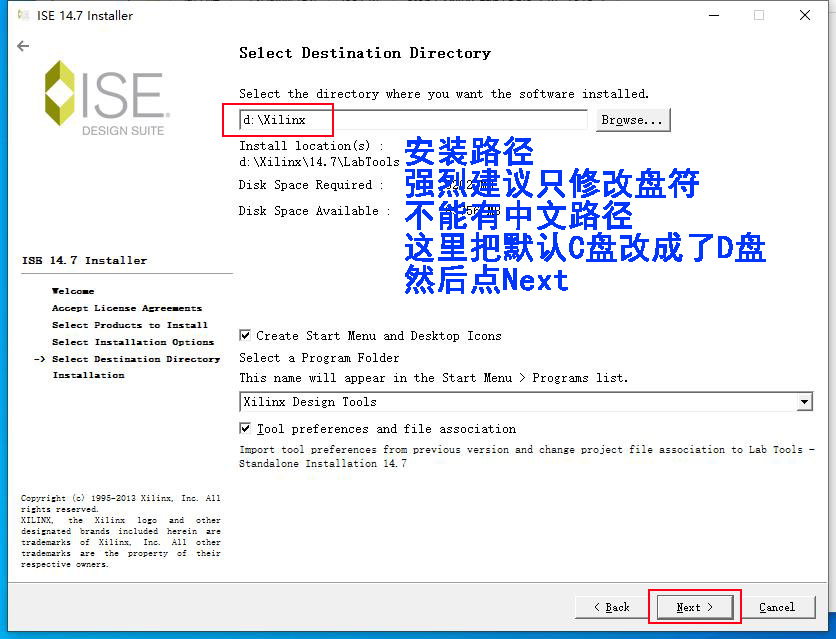

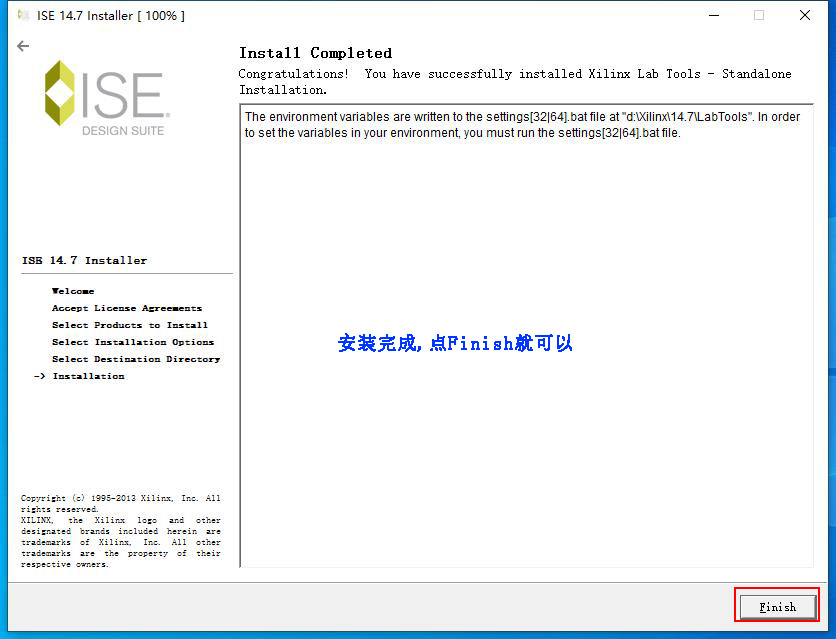

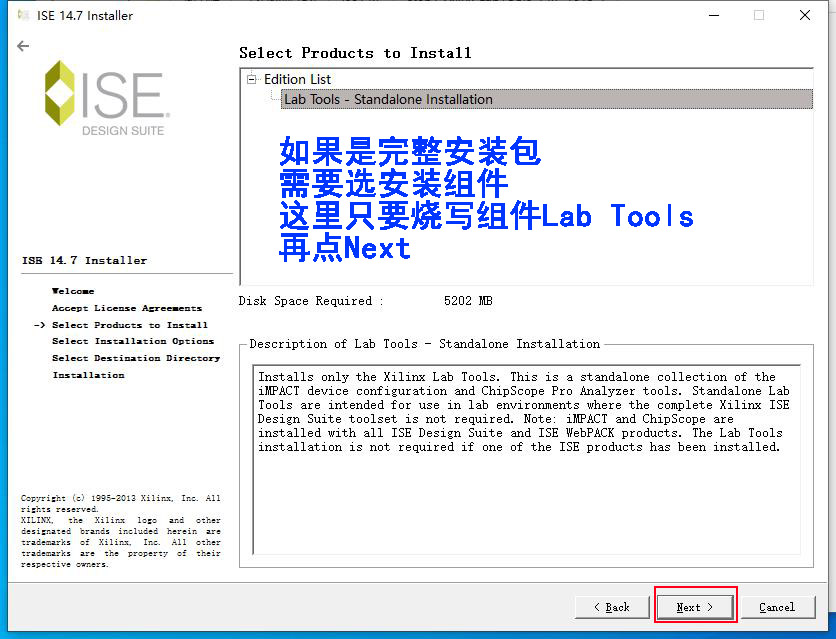

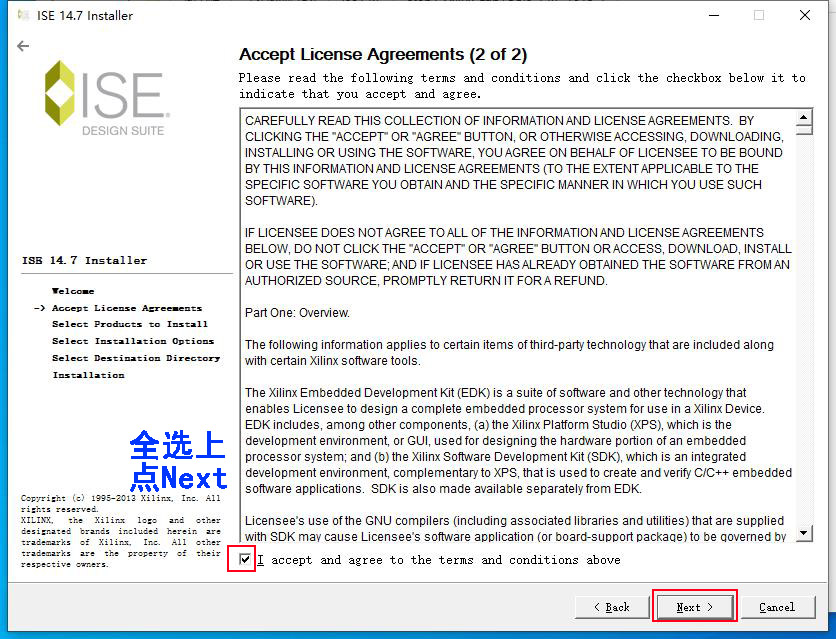

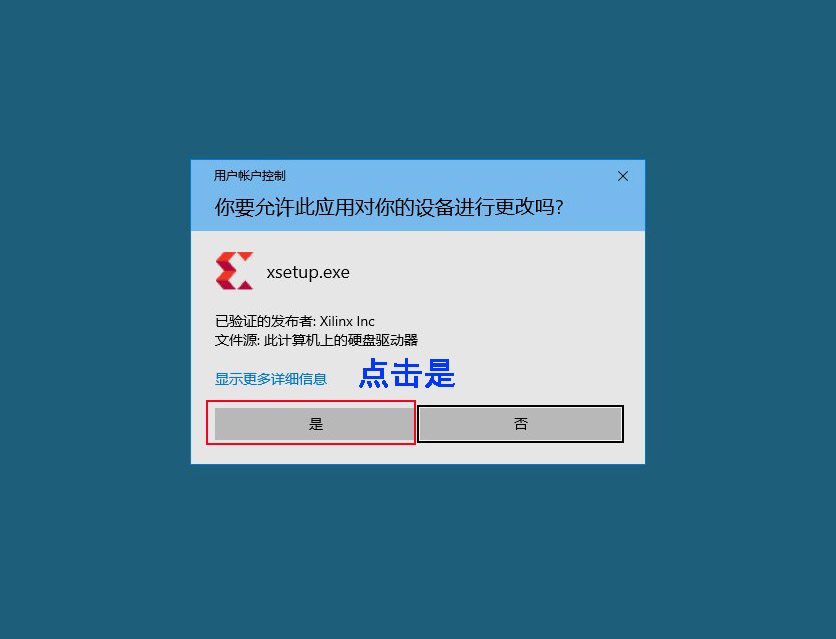

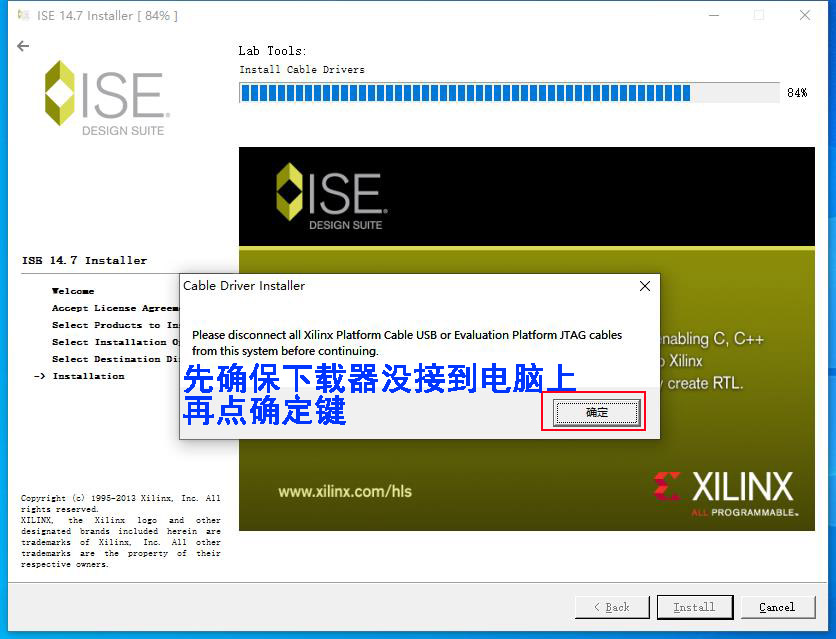

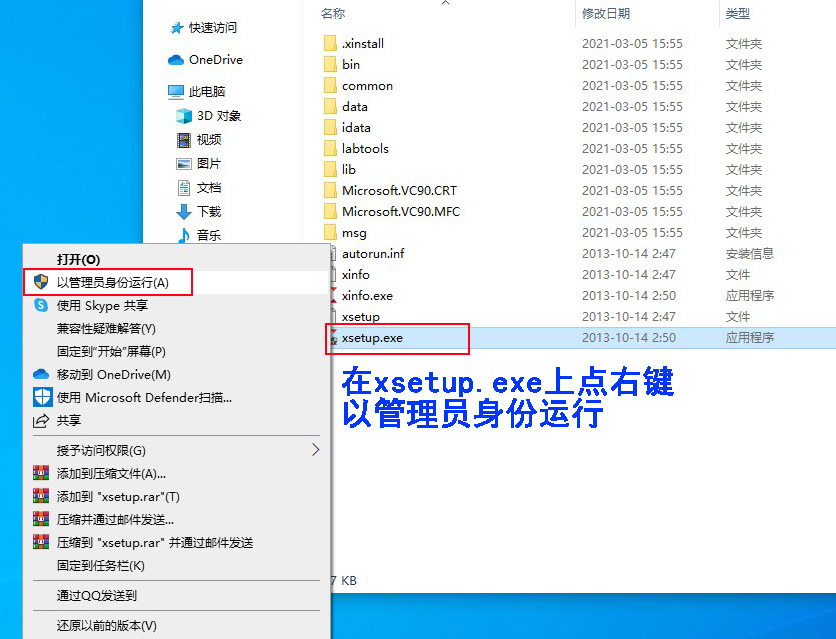

图片版教程如下：

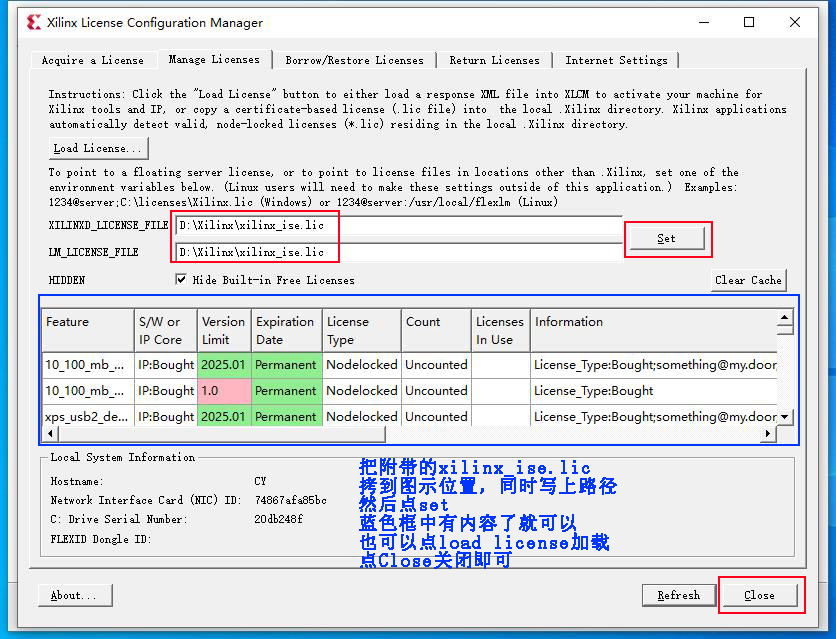

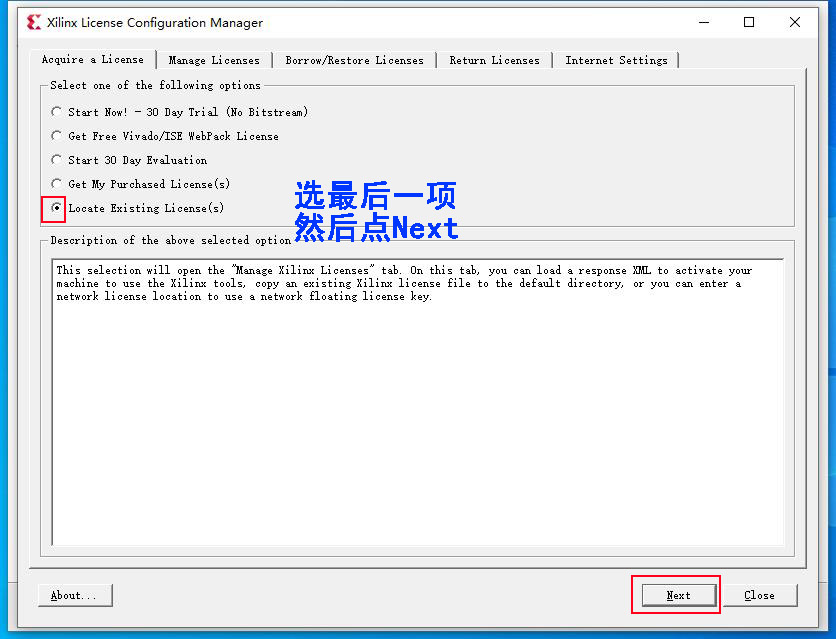

根据上面的安装选项不同，如果出现了下图，WIN7才可以点Load License加载，高版本的操作系统不要点，会闪退

这里最好点右下角的Close关闭即可，不会有任何问题

总是有强迫症，一定要设置的话建议手动输入完整路径，再点Set

正常安装了软件驱动都可以自动安装好
如果没有正确安装好，驱动在《step4_未成功安装驱动时使用》文件里面有
视频教程在此文件夹里《driver_install.mp4》
网页版：https://www.oushiyou.cn/software/xilinx/driver_install/driver_install_player.html

视频教程在此文件夹里《impact.mp4》
网页版：https://www.oushiyou.cn/software/xilinx/impact/impact_player.html

一、常见问题一：闪退问题
win8以上操作系统才需要操作，建议一键方法解决,《step3_win8win10闪退问题》有ise_crash.exe，网页版https://www.oushiyou.cn/software/xilinx/ise_crash.rar，如果没解压就先解压exe文件，复制到到软件安装根目录下双击运行

受兼容性影响，也可手动操作

如果用的是下载组件方法如下：

把LabTools安装目标文件夹下的\LabTools\lib\nt64\libPortabilityNOSH.dll（非完整路径）另存为libPortability.dll

覆盖 \LabTools\lib\nt64\libPortability.dll,\common\lib\nt64\libPortability.dll和\.xinstall\bin\nt64\libPortability.dll

如果用的是完整安装包方法如下：

把ISE安装目标文件夹下的\ISE\lib\nt64\libPortabilityNOSH.dll（非完整路径）另存为libPortability.dll

覆盖 \ISE\lib\nt64\libPortability.dll,\.xinstall\bin\nt64\libPortability.dll,\common\lib\nt64\libPortability.dll 和\EDK\lib\nt64\nt64\libPortability.dll

二、常见问题二：如何关闭驱动强制签名
视频教程在此文件夹里《hash.mp4》

网页版：https://www.oushiyou.cn/software/xilinx/hash/hash_player.html

三、常见问题三：电流是0.07A还是0.15A,有什么影响

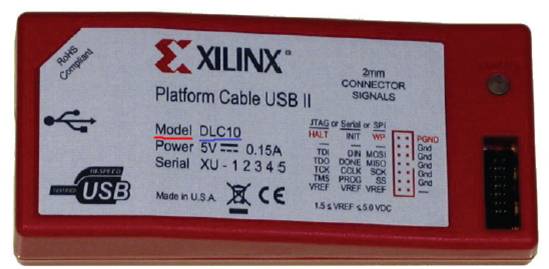

下载器标签上有标注一个电流参数，表示下载器正常工作会占用电脑USB接口的最大电流，USB接口能提供0.5A的电流

所以，不管0.07A还是0.15A都是可以正常工作的

0.07G是DLC9G/DLC9LP的最大工作电流

0.15A是DLC10的最大工作电流
